内球面环精密磨削在位检测装置与自动检测方法

所属单位或公司名称：上海交通大学

  • 专利类型：发明专利
  • 技术领域：  B24:磨削；抛光
  • 表现形式：
  • 专利号：CN201310416107.X
  • 交易方式：待定
  • 法律状态：有效
  • 项目阶段：
  • 最新更新时间：2020-04-11
  •
    • +关注

项目简介

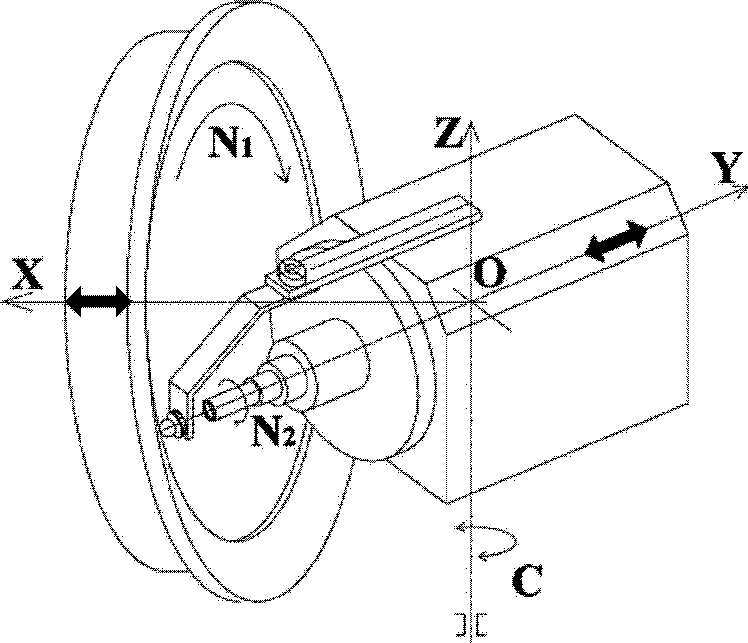

本发明提供一种内球面环精密磨削在位检测装置与自动检测方法，所述装置包括底板、摆动臂、摆动气缸和精密位移传感器；所述方法是：在磨削加工应用中当需要检测时，磨削主轴系统自动沿Y坐标轴离开内球面环，使砂轮磨具离开内球面环，内球面环和砂轮磨具停止旋转，摆动臂在摆动气缸的驱动下做顺时针摆动90°，此时精密位移传感器处于砂轮磨具的正前方；磨削主轴系统沿Y坐标轴向内球面环方向移动，当精密位移传感器接触到内球面环表面时，使磨削主轴系统停止移动，记录下精密位移传感器从检测零点到精密位移传感器接触到内球面环表面时的距离即为内球面环的半径值R，其检测精度取决于精密位移传感器的精度和磨削主轴系统进给移动的定位精度。
