一种四旋翼小型直升机混合能源供给系统

所属单位或公司名称：上海交通大学

  • 专利类型：发明专利
  • 技术领域：  H02:电力发电、变电、配电
  • 表现形式：
  • 专利号：CN201310586790.1
  • 交易方式：待定
  • 法律状态：有效
  • 项目阶段：
  • 最新更新时间：2020-04-11
  •
    • +关注

项目简介

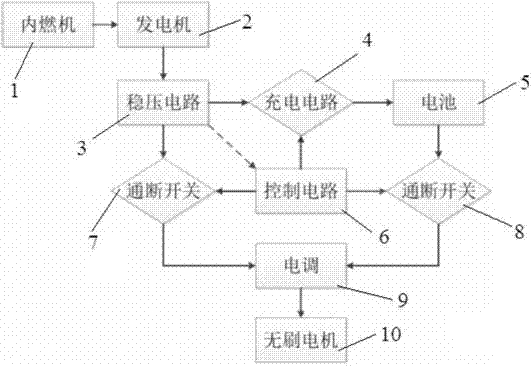

本发明涉及一种四旋翼小型直升机混合能源供给系统，该系统通过电子调速器与直升机的无刷电机连接，所述混合能源供给系统包括内燃机、能量分配子系统、充电电路、备用电池、控制电路、第一通断开关和第二通断开关，所述的内燃机与能量分配子系统连接，所述的能量分配子系统分别与充电电路、控制电路、第一通断开关连接，所述的充电电路、备用电池、第二通断开关依次连接，所述的控制电路分别与充电电路、第一通断开关和第二通断开关连接，所述的第一通断开关和第二通断开关分别与电子调速器连接。与现有技术相比，本发明具有能有效地延长四旋翼无人直升机的留空时间，具有重要的工程应用价值等优点。
