大型球面磨削迹线形貌图像采集装置及球度判别方法

所属单位或公司名称：上海交通大学

  • 专利类型：发明专利
  • 技术领域：  B24:磨削；抛光
  • 表现形式：
  • 专利号：CN201410421102.0
  • 交易方式：待定
  • 法律状态：有效
  • 项目阶段：
  • 最新更新时间：2020-04-11
  •
    • +关注

项目简介

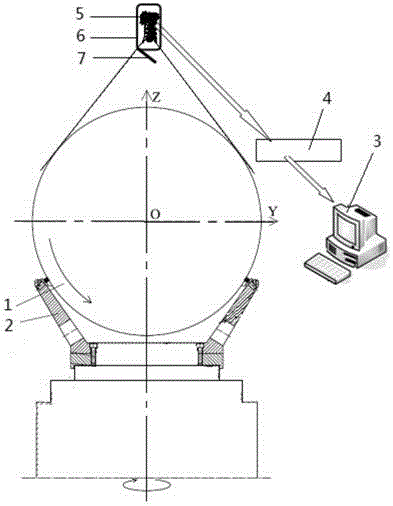

本发明公开了一种大型球面磨削迹线形貌图像采集装置及球度判别方法，该图像采集装置包括CCD器件、图像采集卡和计算机系统；该球度判别方法首先通过CCD器件和图像采集卡对所述被磨球体的球面磨削迹线形貌连续进行图像采集，然后在计算机系统中对所采集的球面磨削迹线形貌图像进行特征识别并实时作出被磨球体的球度判别：若所述球面磨削迹线形貌呈正交状态，则被磨球体的球度符合要求；若所述球面磨削迹线形貌呈单方向上凸或下凹状态，则被磨球体的球度不符合要求。本发明实现了大型球面精密磨削中形状精度的实时检测和判别，为球面磨削的球度误差在位自动补偿创造了条件。
